1.架構設計目標和約束/Architectural Goals and Constraints

本次的收發文管理系統的開發要求采用Sharepoint 2010的架構，并且要在SAIC FORM的框架下，結合人員角色管理系統（RUM）編寫SAIC FORM與K2的實現方法的接口來完成。

2.系統架構設計業務需求/Architectural Design Business Requirements

系統提供上汽集團及下屬企業的OA中公文流轉的功能，并且通過配置人員權限管理、各項其他的配置來實現收發文的在線流轉。

3.總體架構視圖/Architecture Overview Diagram

系統架構：

該系統要基于Sharepoint 2010的架構，并且需要運用上汽現有的SAIC FORM的框架結合工作流引擎K2來開發。

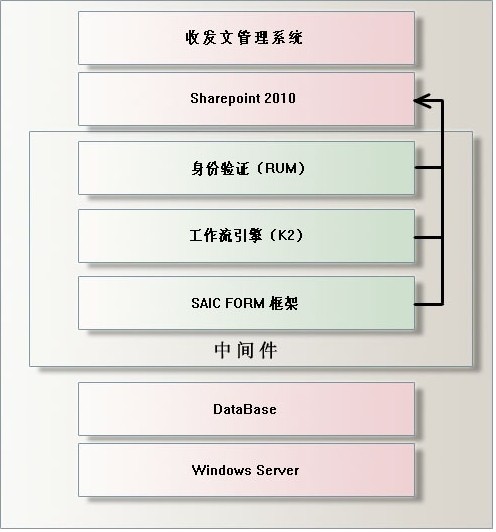

以下為軟件框架示意圖：

4.系統架構邏輯視圖描述/Logical View

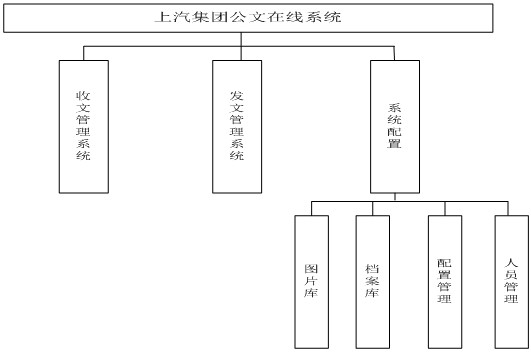

• 總體架構圖

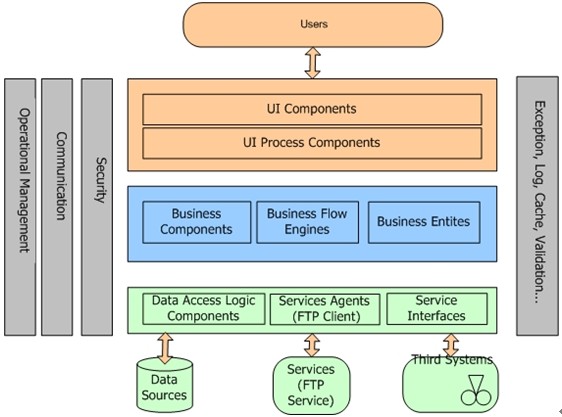

• 層視圖

系統總體上分為三層：用戶界面層，業務邏輯層，數據及服務訪問層；分別對應上圖中的中間三種顏色層級。
